配置步骤如下：
（1）先要在存储上创建好做映射的LUN，把ESX的物理网卡WWPN都加入MAP中，ESX可以认到LUN。
在做映射时应先用ESX的实际CNA网卡的WWPN去获取磁盘：
在获取磁盘后在vSphere下刷新查看是否能获取到相应的lun：
在存储器选项中添加存储器：
可以看到ESX已经可以认到新建的LUN，注：这一步可以认到就行了绝对不能下一步，因为下一步后就是把这个lun格式化成VMFS模式的文件系统了就不是裸lun。

（2）新建虚拟机：
建新虚拟机时需要把虚拟文件放在某个存储设备中这里选择
选择裸机映射，这里说明一下如果第一步中把LUN格式化成VMFS格式后，ESX下没有认到其他裸LUN的话，这个裸机映射的选项是灰色的无法选择。
选择LUN用于裸磁盘
创建RDM会在现有的数据存储上创建一个映射文件（mapping file），用于指向上一步我们选择的LUN。如果要对启用了 NPIV 的虚拟机使用 vMotion，要确保 RDM 文件位于虚拟机配置文件所驻留的同一数据存储。在下图中我们选择将映射文件与虚拟机存储在同一目录，然后选择“下一步”。
最好将虚拟机文件放在同一目录中。

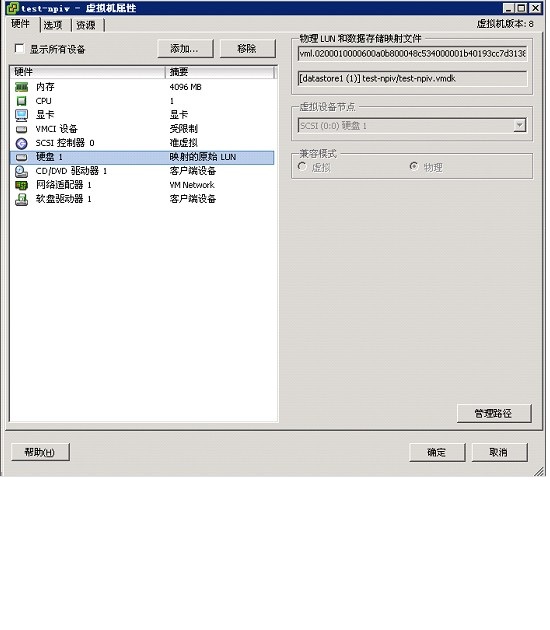

选择物理兼容模式允许虚拟机直接访问LUN

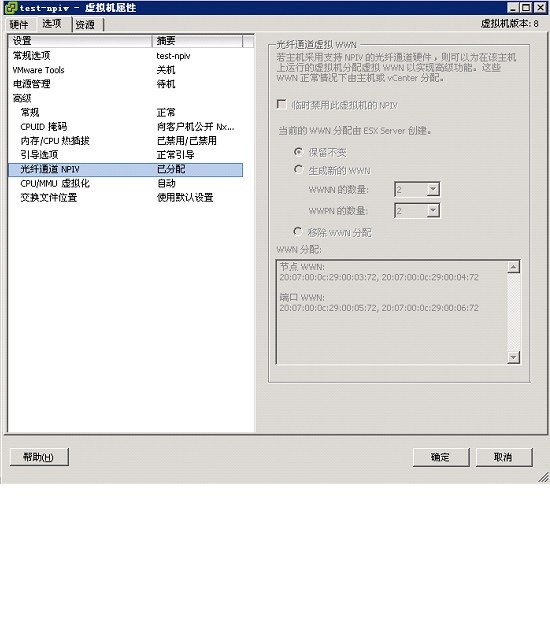

开启NPIV功能
NPIV功能开启后，把NPIV节点的WWPN加入到之前创建的LUN的MAP中，NPIV节点就可以通过NPIV虚拟接口直接读写LUN，而不是通过物理网卡读写LUN.
